OJO HUMANO

En general, los ojos funcionan como unas cámaras fotográficas sencillas. La lente del cristalino forma en la retina una imagen invertida de los objetos que enfoca y la retina se corresponde con la película sensible a la luz. Como ya se ha dicho, el enfoque del ojo se lleva a cabo debido a que la lente del cristalino se aplana o redondea; este proceso se llama acomodación. En un ojo normal no es necesaria la acomodación para ver los objetos distantes, pues se enfocan en la retina cuando la lente está aplanada gracias al ligamento suspensorio. Para ver los objetos más cercanos, el músculo ciliar se contrae y por relajación del ligamento suspensorio, la lente se redondea de forma progresiva.
¿CÓMO FUNCIONA EL OJO? Debido a que es un órgano notablemente adaptativo, el ojo humano es capaz de ver montañas distantes o distinguir un diminuto grano de arena. El ojo detecta un amplio rango de colores a la luz del día y, cuando el sol se pone puede brindarnos un panorama en blanco y negro del mundo que nos rodea. Los rayos de luz que inciden a través del cristalino alcanzan la retina que se encuentra en la parte posterior del ojo. Allí estos rayos se convierten en impulsos que viajan a través del nervio óptico hacia la corteza del cerebro relacionada con la visión y que crea las imágenes que vemos. Debido a que cada uno de nuestros ojos tiene una visión levemente diferente de un objeto, el cerebro fusiona las imágenes para crear un efecto tridimensional (Estereoscópico) y de esta manera nos permite percibir la profundidad y la distancia. En general, los ojos funcionan como unas cámaras fotográficas sencillas. La lente del cristalino forma en la retina una imagen invertida de los objetos que enfoca y la retina se corresponde con la película sensible a la luz. El ojo recibe los estímulos de los rayos de luz procedentes del entorno y los transforman en impulsos nerviosos. Estos impulsos llegan hasta el centro cerebral de la visión, donde se descodifican y se convierten en imágenes. La función del ojo es traducir las vibraciones electromagnéticas de la luz en un determinado tipo de impulsos nerviosos que se transmiten al cerebro ; este tipo de receptor se llama fotorreceptor y el ojo es el único que lo posee. El tipo de célula sensorial que tiene esta función es ,específicamente, el bastón y el cono , su estímulo es la luz . La lente del cristalino forma en la retina una imagen invertida de los objetos que enfoca y la retina se corresponde con la película sensible a la luz. El enfoque del ojo se lleva a cabo debido a que la lente del cristalino se aplana o redondea; este proceso se llama acomodación. En un ojo normal no es necesaria la acomodación para ver los objetos distantes, pues se enfocan en la retina cuando la lente está aplanada gracias al ligamento suspensorio. Para ver los objetos más cercanos, el músculo ciliar se contrae y por relajación del ligamento suspensorio, la lente se redondea de forma progresiva.

telescopio

Se dice que el telescopio fue inventado por Hans Lippershey en Holanda, a principios del siglo XVII; parece ser que un par de niños, tal vez sus hijos, jugaban con las lentes de su taller cuando notaron que, con cierta combinación de ellas, los objetos lejanos se amplificaban. Lippershey observó ese fenómeno y ofreció el invento en secreto a la corona de su país.

¿Cuáles son los componentes del telescopio?
Lente: pieza de vidrio trabajada de forma concreta que permite la obtención de imágenes por efecto de los fenómenos de refracción.
Espejo: superficie límite de un medio en la que se produce la reflexión de la luz.
Foco (f): punto en el que los rayos de luz convergen al refractarse en una lente o reflejarse en un espejo. El foco de toda lente o espejo se sitúa en algún punto de la recta de su eje.
Distancia focal (F): la distancia que media entre el centro del objetivo (lente o espejo) y el punto donde los rayos de luz convergen, es decir, el foco. Esta distancia depende de la curvatura de las lentes o espejos
Objetivo: elemento de un instrumento óptico dispuesto en dirección al objeto que se quiere observar. Los objetivos de los instrumentos ópticos son lentes o espejos y sobre ellos incide la luz proveniente de los objetos observados, refractándose en el caso de las lentes o reflejándose en el caso de los espejos.

Ocular: lente o sistema de lentes de un instrumento óptico y que constituye la parte donde aplica el ojo el observador. El ocular se sitúa en el foco del objetivo del instrumento y facilita y aumenta la imagen proporcionada por éste. Aparte del empleo de uno u otro tipo de lentes la característica que más diferencia a los oculares es su distancia focal que es la que, en última instancia, proporciona los aumentos.

Siguiendo la Figura , a la distancia entre el centro de la lente objetivo (punto O) y su foco (punto F1') se le llama longitud focal, que es precisamente la que correspondería a un telescopio sobre el cual estuviera montada. Se representa por la letra F y su valor suele venir expresado en milímetros.
El ocular se coloca entonces de manera que su foco (punto F2) coincida con la imagen formada por el objetivo. En esta situación el observador recibe una imagen virtual e invertida de igual tamaño que la formada por el objetivo pero, al originarse un gran aumento angular, se ve con mayor detalle.
Ahora bien, si simplemente sutituímos la lente objetivo de la Figura por otra con una distancia focal mayor comprobaremos como la imagen real que se forma es de mayor tamaño que en el primer caso. El ocular sigue cumpliendo exactamente la misma función que antes, pero la imagen que percibirá el observador es más grande.

¿Y, cómo funciona el telescopio?
En una lente la luz desvía su trayectoria al pasar a través de ella. Es el fenómeno de refracción, que se produce siempre que la luz pasa de uno a otro medio. En los espejos la luz también cambia de dirección pero, esta vez, reflejándose según un determinado ángulo. Este es el fenómeno de reflexión.

cámara fotografíca

Toda cámara, desde el modelo de bolsillo más simplificado hasta la más complicada reflex de un solo objetivo, es básicamente una cámara hermética a la luz con un trozo de película en el fondo y un agujero enfrente para permitir la entrada de la luz.

La luz es enfocada hasta la película por un objetivo, formando una imagen de lo que está delante de la cámara. La cantidad de luz que entra en la cámara está controlada por el tamaño del agujero y la duración del tiempo en que permanece abierto. Arriba de la cámara hay n aparato visor que permite seleccionar el área que ha de incluirse en la fotografía. Todo lo que se añada a esta cámara básica la hará más versátil, pero no es esencial. A pesar de los modernos avances técnicos de las cámaras réflex de hoy en día, el proceso básico por el cual un negativo se impresiona formando una copia de la realidad sigue siendo el mismo que en las primeras cámaras.  En esencia, la cámara es un cajón oscuro con un agujero por el que entra la luz reflejada por el objeto que fotografiamos para plasmarse sobre un negativo produciendo un proceso químico casi instantáneo. Los haluros de plata del negativo reaccionan a la luz formando diminutos puntitos. Las zonas que reciben más luz aparecen más oscuras pues se ha formado un mayor número de cristales, mientras que las más blancas son las menos impresionadas.  Este proceso da como resultado una imagen negativa, es decir, con los colores invertidos. Debe ser positivada mediante el revelado para obtener la copia final con los colores originales.  Las cámaras tienen tres mecanismos de control básicos para regular este proceso y obtener una foto nítida y correctamente expuesta 1.- El anillo de enfoque: Está situado en el objetivo. Al girarlo modificamos la distancia entre la lente y el plano de la película. De esta forma logramos poner a foco el objeto fotografiado, que de otra manera podría salir desenfocado al formarse su imagen en un plano anterior o posterior al de la película.  2.- El diafragma: Es el agujero por el cual entra la luz. En las cámaras réflex es un anillo formado por unas laminillas metálicas que permiten variar el diámetro de la abertura y regular de esta manera la cantidad de luz que entra. Se maneja girando otro anillo situado en el objetivo.  3.- El obturador: Cuando pulsamos el botón de disparo estamos accionando el obturador. Suelen ser dos cortinillas situadas delante del negativo que se abren y se cierran durante unas fracciones de segundo. El obturador controla el tiempo durante el cual se impresionará la película.

ESPECTRO DE COLORES

Se denomina espectro visible a la región del espectro electromagnético que el ojo humano es capaz de percibir. A la radiación electromagnética en este rango de longitudes de onda se le llama luz visible o simplemente luz. No hay límites exactos en el espectro visible; un típico ojo humano responderá a longitudes de onda desde 400 a 700 nm aunque algunas personas pueden ser capaces de percibir longitudes de onda desde 380 a 780 nm.

La correspondiente longitud de onda en el agua y en otros medios está reducida por un factor igual al índice de refracción. En términos de frecuencia, ésta corresponde a una banda en el campo de valores entre 450 y 750 terahertz. Un ojo adaptado a la luz generalmente tiene como máxima sensibilidad un valor de 555 nm, en la región verde del espectro visible. El espectro sin embargo no contiene todos los colores que los ojos humanos y el cerebro puedan distinguir. Marrón, rosado y magenta están ausentes, por ejemplo, porque se necesita la mezcla de múltiples longitudes de onda, preferiblemente rojos oscuros.

La longitud de onda visible al ojo también se pasa a través de una ventana óptica, la región del espectro electromagnético que pasa muy atenuada a través de la atmósfera terrestre (a pesar de que la luz azul es más dispersa que la luz roja, que es la razón del color del cielo). La respuesta del ojo humano está definida por una prueba subjetiva, pero las ventanas atmosféricas están definidas por medidas físicas. La ventana visible se la llama así porque ésta superpone la respuesta humana visible al espectro; la ventana infrarroja está ligada a la ventana de respuesta humana y la longitud de onda media infrarroja, la longitud de onda infrarroja lejana están muy lejos de la región de respuesta humana.

Los ojos de muchas especies perciben longitudes de onda diferentes de las del espectro visible del ojo humano. Por ejemplo, muchos insectos, tales como las abejas pueden ver la luzultravioleta que es útil para encontrar el néctar en las flores. Por esta razón, los éxitos reproductivos de las especies de plantas cuyos ciclos de vida están vinculados con la polinización de los insectos, dependen de que produzcan emisión ultravioleta, más bien que del colorido aparente a los ojos humanos.

ESPECTRO

• En física, el análisis espectral o espectro energético es la imagen o registro gráfico que presenta un sistema físico al ser excitado y posteriormente analizado. El operador que enlaza con la definición matemática es el operador hamiltoniano No se pudo entender (La conversión a PNG ha sido errónea): \hat\mathcal{H}

. Estos sitemas pueden ser grandes (como estrellas) o pequeños (como átomos, moléculas, etc.). Puede ser de dos tipos: de emisión, cuando el registro es producido por la muestra excitada y de absorción, cuando la muestra es irradiada con una banda de frecuencias adecuada y se evalúan, por defecto, las frecuencias que han sido absorbidas por la muestra. Entre las técnicas usuales de análisis químico se encuentran, entre otras: la resonancia magnética nuclear, la espectrometría de infrarrojos, la espectrometría atómica, la fluorimetría o la polarografía.

Las ondas electromagnéticas cubren una amplia gama de frecuencias o de longitudes de ondas y pueden clasificarse según su principal fuente de producción. La clasificación no tiene límites precisos.

Un espectro es una imagen orepresentación que puede presentarse en fenómenos o investigaciones científicas, o bien, asociada a un escenario sobrenatural o imaginario.

Para la física, un espectro puede ser una serie de diversas imágenes. Un espectro electromagnético es el resultado que se obtiene cuando se dispersa un haz de radiación electromagnética a través de un medio dispersante y transparente. Este tipo de espectro sirve para identificar diversas sustancias. Otro tipo deespectro es el de frecuencias, un fenómeno de ondas (sonoras, luminosas o electromagnéticas) que sirve para medir la distribución de amplitudes de una determinada frecuencia.

EFECTO 3D

El término gráficos 3D por computadora o por ordenador (en inglés 3D computer graphics) se refiere a trabajos de arte gráfico que son creados con ayuda de computadoras y programas especiales 3D. En general, el término puede referirse también al proceso de crear dichos gráficos, o el campo de estudio de técnicas y tecnología relacionadas con los gráficos 3D.

Un gráfico 3D difiere de uno 2D principalmente por la forma en que ha sido generado. Este tipo de gráficos se originan mediante un proceso de cálculos matemáticos sobre entidades geométricas tridimensionales producidas en un ordenador, y cuyo propósito es conseguir una proyección visual en dos dimensiones para ser mostrada en una pantalla o impresa en papel.

En general, el arte de los gráficos 3D es similar a la escultura o la fotografía, mientras que el arte de los gráficos 2D es análogo a la pintura. En los programas de gráficos por computadora esta distinción es a veces difusa: algunas aplicaciones 2D utilizan técnicas 3D para alcanzar ciertos efectos como iluminación, mientras que algunas aplicaciones 3D primarias hacen uso de técnicas 2D.

El sistema visual humano es un sistema binocular, es decir, disponemos de dos sensores (ojos) que, debido a su separación horizontal, reciben dos imágenes de una misma escena con puntos de vista diferentes. Mediante estas dos vistas el cerebro crea una sensación espacial. A este tipo de visión se le llama visión estereoscópica, en la que intervienen diversos fenómenos. Cuando observamos objetos muy lejanos, los ejes ópticos de los ojos son paralelos. Cuando observamos un objeto cercano, los ojos giran para que los ejes ópticos estén alineados sobre el mismo, es decir, convergen. Asimismo, se produce el acomodo o enfoque para ver nítidamente el objeto. Al conjunto de este proceso se le llama fusión. Un factor que interviene directamente en esta capacidad es la separación interocular. A mayor separación entre los ojos, mayor es la distancia a la que apreciamos el efecto de relieve.

Para visualizar correctamente un contenido 3D sería necesario:

• Evitar la sensación de mareo
• El usuario no debe tener que hacer un esfuerzo para adaptarse a la sensación 3D, sino que esta sensación tiene que ser natural
• La sensación 3D debe ser nítida y constante a lo largo de todas las figuras y especialmente en los contornos de los objetos
• El sistema debe ser lo más independiente posible del ángulo de visión del usuario.

POLARIZACION

Los átomos de una fuente de luz ordinaria emiten pulsos de radiación de duración muy corta. Cada pulso procedente de un único átomo es un tren de ondas prácticamente monocromático (con una única longitud de onda). El vector eléctrico correspondiente a esa onda no gira en torno a la dirección de propagación de la onda, sino que mantiene el mismo ángulo, o acimut, respecto a dicha dirección. El ángulo inicial puede tener cualquier valor. Cuando hay un número elevado de átomos emitiendo luz, los ángulos están distribuidos de forma aleatoria, las propiedades del haz de luz son las mismas en todas direcciones, y se dice que la luz no está polarizada. Si los vectores eléctricos de todas las ondas tienen el mismo ángulo acimutal (lo que significa que todas las ondas transversales están en el mismo plano), se dice que la luz está polarizada en un plano, o polarizada linealmente. Cualquier onda electromagnética puede considerarse como la suma de dos conjuntos de ondas: uno en el que el vector eléctrico vibra formando ángulo recto con el plano de incidencia y otro en el que vibra de forma paralela a dicho plano. Entre las vibraciones de ambas componentes puede existir una diferencia de fase, que puede permanecer constante o variar de forma constante. Cuando la luz está linealmente polarizada, por ejemplo, esta diferencia de fase se hace 0 o 180°. Si la relación de fase es aleatoria, pero una de las componentes es más intensa que la otra, la luz está en parte polarizada. Cuando la luz es dispersada por partículas de polvo, por ejemplo, la luz que se dispersa en un ángulo de 90°. Con la trayectoria original del haz está polarizada en un plano, lo que explica por qué la luz procedente del cenit está marcadamente polarizada.

Para ángulos de incidencia distintos de 0 o 90°, la proporción de luz reflejada en el límite entre dos medios no es igual para ambas componentes de la luz. La componente que vibra de forma paralela al plano de incidencia resulta menos reflejada. Cuando la luz incide sobre un medio no absorbente con el denominado ángulo de Brewster, llamado así en honor al físico británico del siglo XIX David Brewster, la parte reflejada de la componente que vibra de forma paralela al plano de incidencia se hace nula. Con ese ángulo de incidencia, el rayo reflejado es perpendicular al rayo refractado; la tangente de dicho ángulo de incidencia es igual al cociente entre los índices de refracción del segundo medio y el primero

NATURALEZA DE LA LUZ

La naturaleza física de la luz ha sido uno de los grandes problemas de la ciencia. Desde la antigua Grecia se consideraba la luz como algo de naturaleza corpuscular, eran corpúsculos que formaban el rayo luminoso. Así explicaban fenómenos como la reflexión y refracción de la luz. Newton en el siglo XVIII defendió esta idea, suponía que la luz estaba formada por corpúsculos lanzados a gran velocidad por los cuerpos emisores de luz. Escribió un tratado de Óptica en el que explicó multitud de fenómenos que sufría la luz.

En 1678 Huygens defiende un modelo ondulatorio , la luz es una onda. Con este modelo se explicaban fenómenos como la interferencia y difracción que el modelo corpuscular no era capaz de explicar. Así la luz era una onda longitudinal, pero las ondas longitudinales necesitan un medio para poder propagarse, y surgió el concepto de éter como el "medio" en el que estamos inmersos. Esto trajó aún más problemas, y la naturaleza del eter fue un quebradero de cabeza de muchos científicos.

La solución al problema la dió Maxwell en 1865, la luz es una onda electromagnética que se propaga en el vacío. Quedaba ya por tanto resuelto el problema del éter con la aparición de estas nuevas ondas.

Maxwell se basó en los estudios de Faraday del electromagnetismo, y concluyó que las ondas luminosas son de naturaleza electromagnética. Una ONDA ELECTROMAGNÉTICA se produce por la variación en algún lugar del espacio de las propiedades eléctricas y magnéticas de la materia. No necesita ningún medio para propagarse, son ondas transversales.

Una carga eléctrica oscilando con una determinada frecuencia, produce ondas electromagnéticas de la misma frecuencia. La velocidad con la que se propagan estas ondas en el vacío es:

c = 3 10 ⁸ m/s

La luz presenta una naturaleza compleja: depende de cómo la observemos se manifestará como una onda o como una partícula. Estos dos estados no se excluyen, sino que son complementarios (véase Dualidad onda corpúsculo). Sin embargo, para obtener un estudio claro y conciso de su naturaleza, podemos clasificar los distintos fenómenos en los que participa según su interpretación teórica:

Teoría ondulatoria

Esta teoría, desarrollada por Christiaan Huygens, considera que la luz es una onda electromagnética, consistente en un campo eléctrico que varía en el tiempo generando a su vez uncampo magnético y viceversa, ya que los campos eléctricos variables generan campos magnéticos (ley de Ampère) y los campos magnéticos variables generan campos eléctricos (ley de Faraday). De esta forma, la onda se autopropaga indefinidamente a través del espacio, con campos magnéticos y eléctricos generándose continuamente. Estas ondas electromagnéticas son sinusoidales, con los campos eléctrico y magnético perpendiculares entre sí y respecto a la dirección de propagación .

TEORIAS DE LA NATURALEZA DE LA LUZ
La óptica es la parte de la física que estudia la luz y los fenómenos relacionados con ella, y su estudio comienza cuando el hombreintenta explicarse el fenómeno de la visión.
Diferentes teorías se han ido desarrollando para interpretar la naturaleza de la luz hasta llegar al conocimiento actual. Las primeras aportaciones conocidas son las de Lepucio (450 a.C.) perteneciente a la escuela atomista, que consideraban que los cuerpos eran focos que desprendían imágenes, algo así como halos oscuros, que eran captados por los ojos y de éstos pasaban al alma, que los interpretaba.
Los partidarios de la escuela pitagórica afirmaban justamente lo contrario: no eran los objetos los focos emisores, sino los ojos. Su máximo representante fue Apuleyo (400 a.C.); haciendo un símil con el sentido del tacto, suponían que el ojo palpaba los objetos mediante una fuerza invisible a modo de tentáculo, y al explorar los objetos determinaba sus dimensiones y color.
Dentro de la misma escuela, Euclides (300 a.C.) introdujo elconcepto de rayo de luz emitido por el ojo, que se propagaba en línea recta hasta alcanzar el objeto.
Pasarían nada más que trece siglos antes de que el árabe Ajasen Basora (965-1039) opinara que la luz era un proyectil que provenía del Sol, rebotaba en los objetos y de éstos al ojo.
¿Qué es la luz?. Los sabios de todas las épocas han tratado de responder a esta pregunta. Los griegos suponían que la luz emanaba de los objetos, y era algo así como un "espectro" de los mismos, extraordinariamente sutil, que al llegar al ojo del observador le permitía verlo.
De esta manera los griegos y los egipcios se abocaron a la solución de estos problemas sin encontrar respuestas adecuadas. Posteriormente en la Europa del S. XV al XVII, con los avances realizados por la ciencia y la técnica, surgieron muchos matemáticos y filósofos que produjeron importantes trabajos sobre la luz y los fenómenos luminosos.
Es Newton el que formula la primera hipótesis seria sobre la naturaleza de la luz
TEORIACORPUSCULAR(NEWTON1666) Supone que la luz está compuesta por una serie de corpúsculos o partículas emitidos por los manantiales luminosos, los cuales se propagan en línea recta y que pueden atravesar medios transparentes, y pueden ser reflejados por materias opacas. Esta teoría explica: La propagación rectilínea de la luz, la refracción y reflexión. Esta teoría no explica: Anillos de Newton (Irisaciones en las láminas delgadas de los vidrios). Tampoco explica los fenómenos de interferencia y difracción.

Efecto Doppler

 llamado así por el austríaco Christian Andreas Doppler, es el aparente cambio de frecuencia de una onda producido por el movimiento relativo de la fuente respecto a su observador. Doppler propuso este efecto en 1842 en su tratadoÜber das farbige Licht der Doppelsterne und einige andere Gestirne des Himmels (Sobre el color de la luz en estrellas binarias y otros astros).

El científico neerlandés Christoph Hendrik Diederik Buys Ballot investigó esta hipótesis en 1845 para el caso de ondas sonoras y confirmó que el tono de un sonido emitido por una fuente que se aproxima al observador es más agudo que si la fuente se aleja. Hippolyte Fizeau descubrió independientemente el mismo fenómeno en el caso de ondas electromagnéticas en 1848. EnFrancia este efecto se conoce como "efecto Doppler-Fizeau" y en los Países Bajos como el "efecto Doppler-Gestirne".

En el caso del espectro visible de la radiación electromagnética, si el objeto se aleja, su luz se desplaza a longitudes de onda más largas, desplazándose hacia el rojo. Si el objeto se acerca, su luz presenta una longitud de onda más corta, desplazándose hacia el azul. Esta desviación hacia el rojo o el azul es muy leve incluso para velocidades elevadas, como las velocidades relativas entre estrellas o entre galaxias, y el ojo humano no puede captarlo, solamente medirlo indirectamente utilizando instrumentos de precisión como espectrómetros. Si el objeto emisor se moviera a fracciones significativas de lavelocidad de la luz, cuando el cuerpo sí seria apreciable de forma directa la variación de longitud de onda.

Sin embargo hay ejemplos cotidianos de efecto Doppler en los que la velocidad a la que se mueve el objeto que emite las ondas es comparable a la velocidad de propagación de esas ondas. La velocidad de una ambulancia (50 km/h) puede parecer insignificante respecto a la velocidad del sonido al nivel 8, sin embargo se trata de aproximadamente un 4% de la velocidad del sonido, fracción suficientemente grande como para provocar que se aprecie claramente el cambio del sonido de la sirena desde un tono más agudo a uno más grave, justo en el momento en que el vehículo pasa al lado del observador.

PULSACIONES

 El fenómeno acústico que percibe el oído en esta situación se conoce como pulsaciones

(en inglés este fenómeno se llama “beats” y dio origen al nombre “The Beatles”).

Cuando la frecuencia de oscilación de ambos diapasones es ligeramente distinta (debido

a la golilla), el oído percibe un sonido pulsante cuya amplitud aumenta y disminuye

alternadamente.

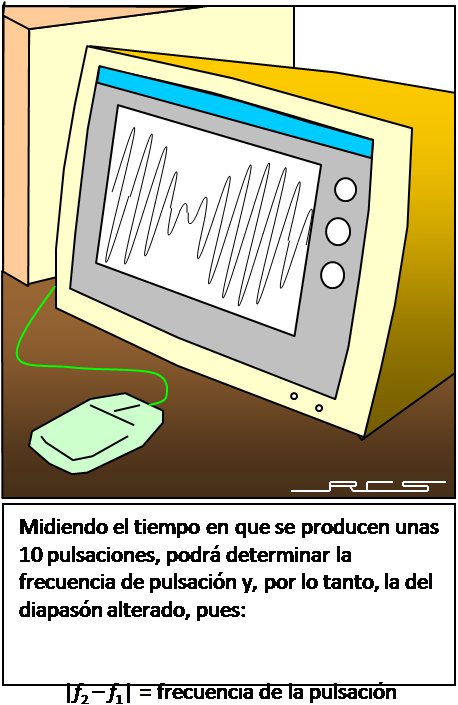

Si se conecta el micrófono a un osciloscopio se apreciarán las variaciones periódicas de

la amplitud del sonido (ver figura). Notar que el osciloscopio puede ser reemplazado por

un computador (existen programas que emulan a un osciloscopio).

Este fenómeno puede explicarse de la siguiente manera. La masa que se agregó a uno

de los diapasones modifica levemente su frecuencia de oscilación. La frecuencia emitida

ya no es 440 Hz y no corresponde exactamente a la nota La.   La superposición de los

sonidos emitidos por ambos diapasones resulta ser a veces constructiva y otras destructiva.

 (Las líneas rojas y verdes del experimento anterior ahora se mueven en relación al oído o micrófono).

Entonces, aunque el micrófono este fijo, éste capta variaciones en la intensidad de sonido.

INTERFERENCIA

Haga sonar los dos diapasones simultáneamente. El alumno debe caminar  por la línea AB  a

 unos 2 o 3 metros de distancia poniendo mucha atención a lo que escucha.

Los dos diapasones emiten un sonido de igual longitud de onda (l » 75,2 cm) y con una diferencia de fase constante.

El diagrama siguiente describe los frentes de onda en un instante cualquiera (suponiendo para simplificar el análisis

que la diferencia de fase entre ambas fuentes de sonido es cero).   Al caminar por la recta AB, el alumno  percibe la

suma de las amplitudes de los sonidos en cada lugar. En algunos puntos, donde las ondas de sonido se suman

constructivamente (líneas rojas), el oído percibirá perfectamente ambos diapasones.

 En otros puntos, sobre las líneas nodales  (líneas verdes), las ondas se suman destructivamente y el oído captará un

sonido de muy baja intensidad.

Dibujando en el suelo las líneas nodales es posible determinar experimentalmente la longitud de onda del sonido producido

 por un diapasón.

RESONANCIA

Al hacer sonar el diapasón A, el aire en la cavidad de su caja de resonancia vibra emitiendo un sonido. Este sonido viaja llevando energía hasta la caja de resonancia del diapasón B, el cual, por tener la misma frecuencia del diapasón A, empieza a vibrar. Notar que el sonido del diapasón B es de menor intensidad; para escucharlo es necesario detener el diapasón A con la mano.
